RAUCHGASVERFAHREN

Das Rauchgas- Nebelprüfverfahren

Kaltrauchprüfung mit Rauchgenerator

Ist ein Flachdach undicht, so besteht die Möglichkeit, sofern keine Abdichtungsschicht mit dem Untergrund fest verbunden (Kaltklebebahn auf der Dämmung, Bitumen am Beton) ist, Rauchgas unter die Dichtebene einzublasen. Die neuen Normen schreiben einen luftdichten Dachaufbau vor, weshalb diese Variante sehr erfolgreich angewandt werden kann, wenn keine Auflast am Flachdach liegt.



Dazu ist es notwendig Einblastutzen vom Dachdecker setzten zu lassen. Über diese kann dann Kaltrauch (Nebel) mittels eines Rauchgenerators unter die Dichtebene eingeblasen und so die schadhafte Stelle geortet werden.



Diese Methode eignet sich auch ausgezeichnet zur Prüfung von Anschlüssen (speziell bei bodenebenen Terrassen- und Balkontüren).



» ZUR ÜBERSICHT

Einblasstutzen_1

Für die Leckortung ist es notwendig (vom Dachdecker) Einblasstutzen einarbeiten zu lassen.

Das ist bei jedem der momentan am Markt verwendeten Materialien möglich. Der Mindestanschluss um Rauchgas einblasen zu können ist DN 50.

Sinnvoll gestaltet sich oft, die 100er Stutzen mit Dämmkern einzubauen.

Zum einen kann über diese Rauchgas eingeblasen werden und zum anderen ist dies eine Möglichkeit die Feuchtigkeit im Dachaufbau zu kontrollieren (und/oder gegebenenfalls über diese zu trocknen).

Kontrollstutzen

Der Dach-Kontrollstutzen besteht aus einem Formteil inklusive Tablett auf welchem ein werksseitiger Bitumenflansch aufgebracht ist. Dadurch ist ein sicherer Anschluss der Bitumen-Dachabdichtung an den Dach-Kontrollstutzen herstellbar.

An der Abdeckkappe ("Hut") des Rohrs ist ein EPS-Füllkörper bereits eingeklemmt und durch den angebrachten Spannring  wird ein dauerhafter festes Fixieren der Abdeckkappe ermöglicht.
Quelle: https://www.bitbau-doerr.at

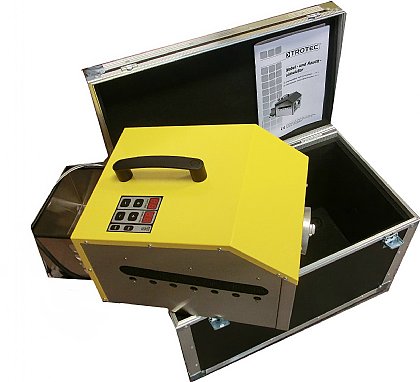

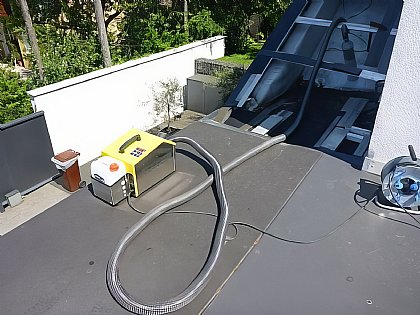

Der verwendete Rauchgassimulator ist so gut wie überall einsetzbar (Stromversorgung ist die einzige Voraussetzung).

Das Gerät verfügt über verschiedenste Regelstufen, sowohl beim Ventilator, als auch bei der Nebelproduktion.



Ein weiterer Vorteil ist, dass diese Art der Leckortung so gut wie überall anzuwenden ist.

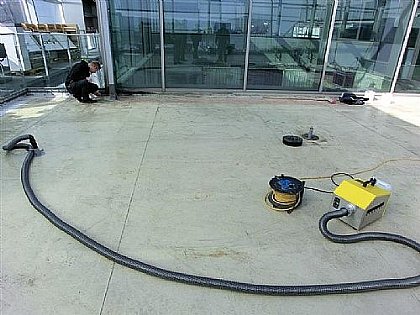

Rauchgasprobe Sanafil Folie

Schotter, Kies- oder Filzbeläge sind anders als bei der Spürgasmethode meistens vorher zu entfernen, was einen Nachteil dieser Leckortungsmethode darstellt.

Dafür ist die Erfolgsquote aber sehr hoch.



Die Gerätschaft ist leicht zu transportieren und dank der Ventilatorenregelung reichen meist wenige Einblasstutzen für eine umfangreiche und zielführende Leckortung.



Wie schon angesprochen wird mit dem Rauchgassimulator Rauchnebel (ähnlich dem Disconebel) unter die Dichtebene eingebracht.

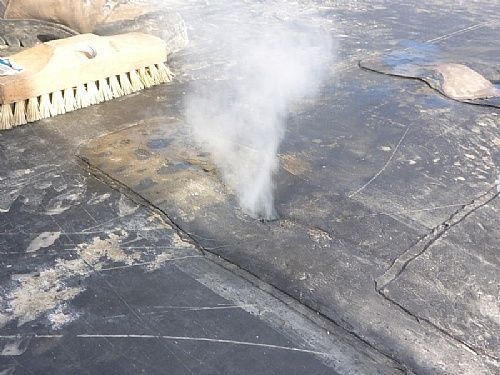

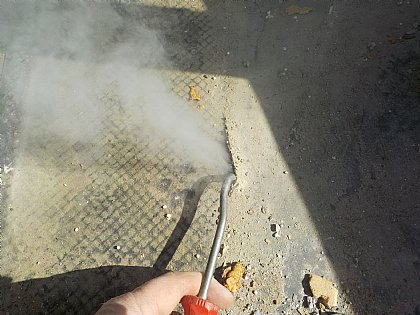

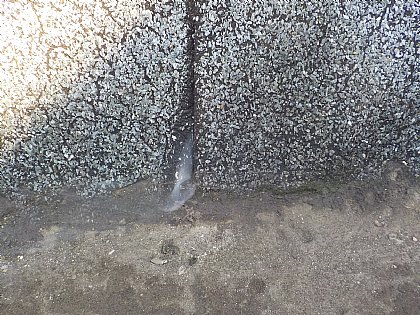

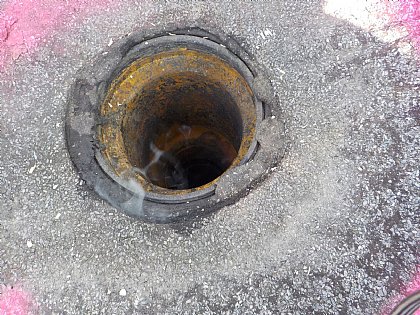

Dort wo die Fläche undicht ist, tritt dann in der Regel der Rauch sicht- und damit dokumentierbar wieder aus.
